試料切断機
コンパクトでフレキシブル
無駄のない安定した材料切断が可能です。また、切断処理の難しい材料でも、精密に切断できます。
バイスは２列締めになっており、変形物も十分保持することができ、縦割り切断も容易にできます。
切断はポンプで循環された冷却水切削液が砥石カバーから噴射され、切断時の熱影響による変質や砥石の目詰まりを防ぎ、仕上げ次工程を削減することができます。
防護透明カバーで覆われていますので、砥石粉や切削粉の飛散を防止し、安全に作業ができます。
摺動部、回転部は焼き入れ研磨加工をしており、耐久性に優れています。

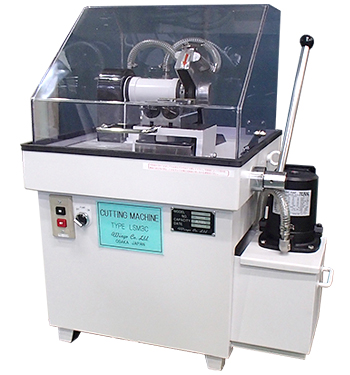

小型切断機 LSM3C型
■製品仕様
| 最大切断能力 | Φ30mm |
|---|---|
| 電源 | ３相 200/220V 50/60Hz |
| 機械寸法(mm) | W500×D500×H730 |
| 主軸モーター | ３相 0.75kw |
| 主軸回転数 | 3,000rpm |
| 使用砥石 | Φ200×1.0×穴径Φ20(mm) |
| 冷却装置 | 冷却ポンプ20W タンク20リットル |
| バイス開き幅 | 二列締め 40mm |
| バイス横移動 | 無し |
| 前後移動 | 手動 60mm |
| 前後移動ハンドル | サイドハンドル |
| 機械重量 | 約50kg |
■切断砥石適合表
| 品名 | 用 途 |
|---|---|
| A120N(A100P) | 合金工具鋼、高速度鋼、工具鋼、バネ鋼、一般炭素鋼、鋳物、石炭、コークス、銅合金 |
| C60N | アルミニウム、軟金属、石材、軟鋼 |
| WA46N | ハイス、高周波焼入鋼、鋳鉄 |
| WA80N | ホワイトメタル、銅、非鉄合金 |
| WA120N | ステンレス系、白銑鉄、青銅、樹脂、快削鋼 |
| GC120L | 超硬合金、ダイス鋼、フェライト系 |
| GC220L | ガラス、石英、水晶、磁性材料、鉱石 |
| ダイヤモンド ホイール |
セラミック、岩石、歯、骨 |
※防護カバーは透明です
■消耗品（全機種共通）
| ・ | 切断用砥石 |
|---|---|
| ・ | 切削油（ウェルカット）1リットル入 2リットル入 18リットル入 |
■切断砥石供給可能レンジ
| 外径Φmm ／厚さmm |
0.5 | 0.9 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 |
|---|---|---|---|---|---|---|---|---|
| 205 | ||||||||
| 230 | ||||||||
| 255 | ||||||||
| 305 | ||||||||
| 355 | ||||||||
| 405 | ||||||||
| 455 |
