自動研磨装置

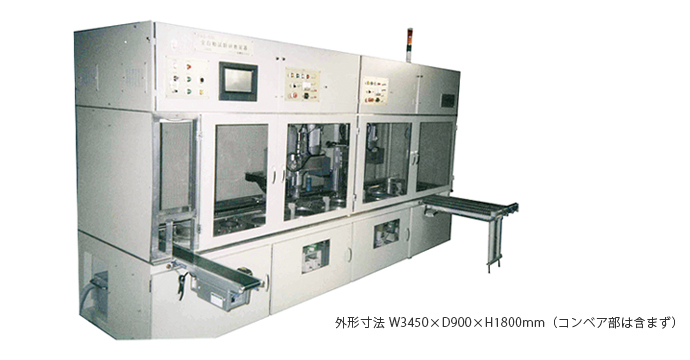

５連式面出機付自動研磨装置 FAS-55L型
最も斬新な試料準備システムで、夜間無人運転も可能。
いかなる試料個数でも完全自動で準備できる組合せシステムです。
このシステムは、面出し研磨から最終洗浄・乾燥まで研磨工程数の変更も可能です。
■仕様
| 電源 | 3相 220/220V 50/60Hz |
|---|---|
| エアー | 0.5～0.6MPa |
| 水 | 20N |
| 面出し研磨部 | |
|---|---|
| モーター | 3.7kW |
| 回転数 | 850min-1 |
| 研磨砥石 | Φ200×t40 |
| 研磨時間 | 0～999S |
| 自動ドレッシング付 | |
| 加圧ヘッド部 | |
|---|---|
| 搬送 | モーター駆動ラックピニオン式 |
| ホルダー駆動 | 0.4kW |
| 回転数 | 0～150min-1 |
| 加圧力 | 5～50kg |
| 移送モーター | 40W |
| No.2～No.3研磨 | |
|---|---|
| モーター | 0.75kW |
| 無段変速 | インバータ制御 |
| 回転数 | 0～600min-1 |
| 研磨盤 | Φ200 |
| 研磨時間 | 0～999S |
| No.4～No.5研磨 | |
|---|---|
| モーター | 0.75kW |
| 無段変速 | インバータ制御 |
| 回転数 | 0～600min-1 |
| 研磨盤 | Φ200 |
| 研磨時間 | 0～999S |
| No.1～No.3洗浄 | 洗浄水 |
|---|---|
| 乾燥 | ブロワー方式 |
| 搬入、搬出 | コンベア |

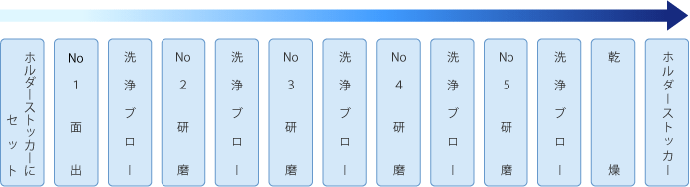

■工程フロー
